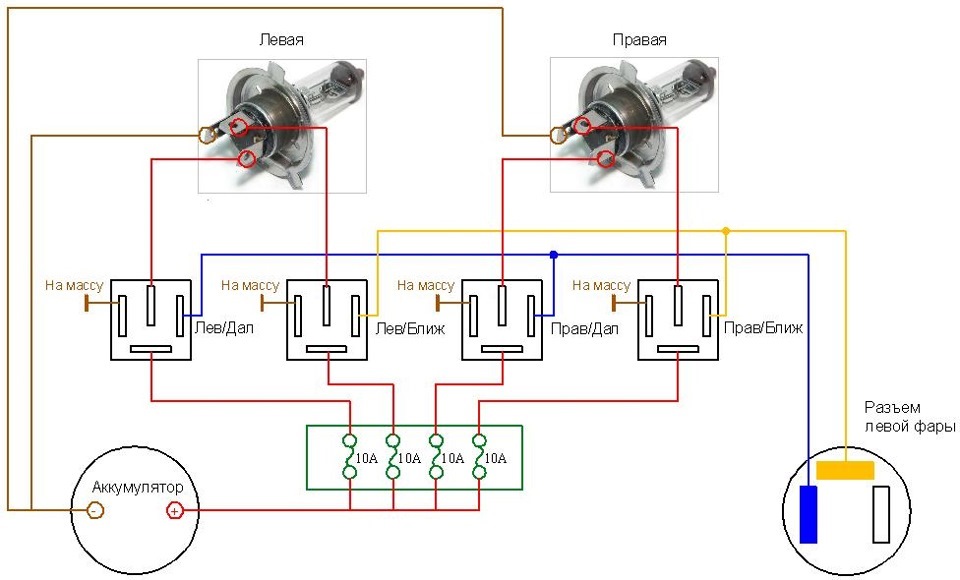

Схема дополнительного реле света



Схема дополнительного реле света
Схема дополнительного реле света

В данном разделе представлены схемы электрооборудования автомобиля Опель Астра.

  • Система (Multec-S-1) управления двигателем мод. Z 16 ХЕR.
  • Топливный насос, система подогрева топливного фильтра и датчик положения педали акселератора.
  • Система охлаждения двигателей мод. Z 14 ХЕР, Z 16 XER, Z 18 XER.
  • Очистители ветрового стекла и стекла двери задка, датчик дождя, омыватель фар.
  • Наружные зеркала заднего вида.
  • Стеклоподъемники.
  • Освещение салона, прикуриватель, освещение багажного отделения.
  • Система отопления и вентиляции салона.
  • Выключатель стоп-сигналов, выключатель фонарей заднего хода, блок выключателей наружного освещения, подсветка комбинации приборов.
  • Тягово-сцепное устройство, звуковой сигнал.
  • Блок-фары, противотуманные фары.
  • Задние фонари, фонари освещения номерного знака, дополнительный стоп-сигнал.
  • Обогреватель заднего стекла, компрессор системы отопления и вентиляции салона, климат-контроль, датчик системы отопления и вентиляции салона.
  • Внутреннее освещение салона, освещение вещевого ящика, подсветка зеркала в противосолнечных козырьках.

Схема 1а. Система (Multec-S-1) управления двигателем мод. Z 16 ХЕR: 1 - предохранитель (в монтажном блоке моторного отсека) FE30 (15 А); 2 - система охлаждения двигателя; 3 - система кондиционирования воздуха; 4 система пуска двигателя; 5 - датчик положения педали акселератора; 6 - модуль топливного насоса; 7 - предохранитель (в монтажном блоке моторного отсека) FE21 (20 А); 8 топливная форсунка 1-го цилиндра; 9 - топливная форсунка 2-го цилиндра; 10 - топливная форсунка 3-го цилиндра; 11 - топливная форсунка 4-го цилиндра; 12 - электронный блок управления двигателем; 13 - контактный разъем; 14 - модуль зажигания; 15 - датчик температуры охлаждающей жидкости; 16 - компрессор кондиционера; 17 - датчик положения коленчатого вала; 18 - датчик сигнальной лампы температуры охлаждающей жидкости; 19, 25 - двигатель Z16 ХЕР; 20 - электромагнитный клапан рециркуляции отработавших газов; 21 управляющий датчик концентрации кислорода; 22 - диагностический датчик концентрации кислорода; 23 - электромагнитный клапан системы вентиляции топливного бака; 24 - предохранитель (в монтажном блоке моторного отсека) FE26 (10 А).

Схема 1б. Система (Multec-S-1) управления двигателем мод. Z 16 ХЕR: 1 - шина обмена данными CANHigh(1); 2 - шина обмена данными CANLow(0); 3 - выключатель стоп-сигналов; 4 - выключатель; 5 - модуль топливного насоса; 6 - система пуска двигателя; 7 - электронный блок управления двигателем; 8 - контактный разъем; 9 - комбинация приборов; 10 - регулятор положения дроссельной заслонки; 11 - двигатель Z16 ХЕР; 12 - датчик температуры всасываемого воздуха; 13 - датчик положения распределительных валов; 14 - термостат; 15 - предохранитель (в монтажном блоке моторного отсека) FE26 (10 А); 16 - электромагнитный клапан системы Twinport; 17 - датчик системы TWnport; 18 - электронный блок системы Twinport; 19 - датчик абсолютного давления во впускном коллекторе; 20 - датчик положения коленчатого вала.

Схема 2. Топливный насос, система подогрева топливного фильтра (автомобили, оснащенные дизельным двигателем) и датчик положения педали акселератора: 1 - датчик положения педали акселератора; 2 - жгут проводов моторного отсека; 3 - колодка жгута проводов; 4, 5, 9, 10, 11, 16, 22, 24 - контактные разъемы; 6 выключатель; 7 - предохранитель (в монтажном блоке моторного отсека) FE24 (15 А); 8 - блок управления трансмиссией; 12 - комбинация приборов; 13 - топливный насос; 14 - датчик уровня топлива; 15 - топливный бак; 17 электронный модуль монтажного блока предохранителей (в салоне); 18 - блок предохранителей в салоне; 19 предохранитель (в монтажном блоке моторного отсека) FE17 (20 А); 20 - реле; 21 - монтажный блок предохранителей и реле в моторном отсеке; 23 - подогреватель топливного фильтра (автомобили, оснащенные дизельным двигателем).

Схема 3а. Система охлаждения двигателей мод. Z14 ХЕР, Z16 XER, Z 18 XER:1, 7, 19 - предохранитель (в монтажном блоке моторного отсека) FE6 (30 А); 2, 8, 9, 18, 20, 22 - реле; 3, 10, 23 - монтажный блокпредохранителей и реле в моторном отсеке; 4, 11, 12, 13, 14, 24, 25, 26 - контактные разъемы; 5, 15, 27 - электровентилятор радиатора системы охлаждения двигателя; 6,16,17, 21, 28 - соединительные колодки жгутов проводов.

Схема 3б. Система охлаждения двигателей мод. Z14 ХЕР, Z16 XER, Z18 XER:1 - предохранитель FE6 (30 А); 2 - предохранитель FE5 (30 А); 3 - монтажный блок моторного отсека; 4, 5, 6 - реле; 7, 8, 10, 14, 15, 16, 17, 18, 19, 26, 27, 28, 29, 30, 31 - контактные разъемы; 9, 13 - соединительные колодки жгутов проводов; 11, 12 - элекгровентилятор радиатора системы охлаждения; 20, 21, 22, 23, 24, 25 - датчик температуры охлаждающей жидкости.

Схема 4. Очистители ветрового стекла и стекла двери задка, датчик дождя, омыватель фар: 1 - предохранитель FE6 (30 А); 2. 10. 15. 21. 25 - электронный модуль монтажного блока моторного отсека; 3, 11, 16, 22, 26 - монтажный блок моторного отсека; 4 - моторедуктор омывателя ветрового стекла и стекла двери задка; 5. 13, 14, 18, 19, 24, 27, 29 - контактные разъемы; 6 - реле К5; 7 - реле К6; 8 - предохранитель FE14 (30 А); 9 - предохранитель FE15 (30 А); 12 - моторедуктор очистителя ветрового стекла; 17 - моторедуктор очистителя стекла двери задка; 20 - реле К7; 23 - насос омывателя фар; 28 - датчик дождя.

Схема 5. Наружные зеркала заднего вида: 1, 2, 4, 5, 6, 8, 9, 10, 12, 13, 14, 16 - контактные разъемы; 3, 7 - левое зеркало заднего вида; 11, 15 - правое зеркало заднего вида.


Схема 6. Стеклоподъемники: 1, 2, 3, 5, 6, 7, 9, 10, 11, 13 - контактные разъемы; 4 - моторедуктор электростеклоподъемника левой передней двери; 8 - блок управления элекгростеклоподъемником правой передней двери; 12 - моторедуктор электростеклоподъемника правой передней двери.

Схема 7. Освещение салона, прикуриватель, освещение багажного отделения: 1 - электронный модуль монтажного блока салона; 2 - монтажный блок салона; 3 - плафон освещения багажника; 4, 5, 7, 8, 10, 11,13, 15, 16, 17, 18, 19, 20, 21, 22 - контактные разъемы; 6 - плафон освещения передней правой двери; 9 - плафон освещения передней левой двери; 12 - прикуриватель; 14 - комбинация приборов.

Схема 8. Система отопления (кондиционирования) и вентиляции салона: 1, 5, 6, 7, 17, 18 - контактные разъемы; 2 - реле К15; 3 - электронный модуль монтажного блока моторного отсека; 4 - монтажный блок моторного отсека; 8 - комбинация приборов; 9 - блок управления системой отопления (кондиционирования) и вентиляции салона; 10 - распределительное устройство системы отопления (кондиционирования) и вентиляции салона; 11 - резистивная сборка электромотора системы отопления (кондиционирования) и вентиляции салона; 12 - электромотор привода воздухораспределительной заслонки; 13 - электромотор привода заслонки системы циркуляции воздуха; 14, 15 - электромотор заслонки распределения воздушных потоков; 16 - электромотор заслонки смешивания воздуха.

Схема 9. Выключатель стоп-сигналов, выключатель фонарей заднего хода, блок выключателей наружного освещения, подсветка комбинации приборов: 1, 2, 4, 5, 6, 14, 15, 16, 18, 19, 21, 24 - контактные разъемы; 3 - выключатель стоп-сигналов; 7,11, 20 - монтажный блок предохранителей в моторном отсеке; 8 - электронный модуль монтажного блока предохранителей в салоне; 9 - монтажный блок предохранителей в салоне; 10 - электронный модуль монтажного блока в моторном отсеке; 12, 13 - выключатель фонарей света заднего хода; 17, 23 - комбинация приборов; 22 - блок выключателей наружного освещения.

Схема 10. Тягово-сцепное устройство, звуковой сигнал: 1, 6, 7, 9. 10, 11, 13, 17, 18, 19 - контактные разъемы; 2, 14 - электронный модуль монтажного блока предохранителей в моторном отсеке; 3, 16 - монтажный блок предохранителей в моторном отсеке; 4, 5 - звуковой сигнал; 8 - электронный модуль рулевой колонки; 12 - блок выключателей; 15 - электронный модуль тягово-сцепного устройства.

Схема 11. Блок-фары, противотуманные фары: 1, 2, 5, 6, 14, 15, 16, 17, 25, 26, 27, 33,34 - контактные разъемы; 3, 28 - электронный модуль монтажного блока предохранителей в моторном отсеке; 4, 30 монтажный блок предохранителей в моторном отсеке; 7 - лампа ближнего света (левая блок-фара); 8 - лампа дальнего света (левая блок-фара); 9 - лампа указателей поворота (левая блок-фара); 10 - лампа габаритного огня (левая блок-фара); 11, 12 - моторедуктор электрокорректора света левой блок-фары; 13 - левая блок-фара; 18- лампа ближнего света (правая блок-фара); 19 - лампа дальнего света (правая блок-фара); 20 - лампа указателей поворота (правая блок-фара); 21 - лампа габаритного огня (правая блок-фара); 22, 23 - моторедуктор электрокорректора света правой блок-фары; 24 - правая блок-фара; 29 - реле К16; 31 - лампа левой противотуманной фары; 32 - лампа правой противотуманной фары.

Схема 12. Задние фонари, фонари освещения номерного знака, дополнительный стоп-сигнал: 1 - электронный модуль монтажного блока предохранителей в салоне; 2 - монтажный блок предохранителей салоне; 3,4, 7, 8, 12, 13 - контактные разъемы; 5 - левый задний фонарь; 6 правый задний фонарь; 9 - левая лампа фонаря освещения номерного знака; 10 - правая лампа фонаря освещения номерного знака; 11 дополнительный стоп-сигнал.

Схема 13. Обогреватель заднего стекла, компрессор системы отопления (кондиционирования) и вентиляции салона, система автоматической регулировки температурного режима (климат-контроль), датчик системы отопления (кондиционирования) и вентиляции салона: 1, 2, 3, 7, 8, 12, 13, 17, 18, 20, 21, 23, 24, 30, 32 - контактные разъемы; 4 - датчик контроля качества воздуха; 5 - регулятор подачи воздуха в салон; 6 - воздухораспределитель; 9 - колодка жгута проводов системы управления двигателем; 10, 16 - монтажный блок предохранителей в моторном отсеке; 11 - датчик давления; 14 - реле К8; 15 - электронный модуль монтажного блока предохранителей в моторном отсеке; 19, 22 - муфта компрессора кондиционера; 25 - реле К8; 26 - электронный модуль монтажного блока предохранителей в салоне; 27 - предохранитель FR11 ( 30 А); 28 - предохранитель FR21 (7,5 А); 29 - монтажный блок предохранителей в салоне; 31 - обогреватель заднего стекла.

Схема 14. Внутреннее освещение салона, освещение вещевого ящика, подсветка зеркала в противосолнечных козырьках: 1, 4. 5, 6, 7, 8. 9, 18, 19, 20, 21, 22, 25, 26 - контактные разъемы; 2, 23 - электронный модуль монтажного блока предохранителей в салоне; 3, 24 - монтажный блок предохранителей в салоне; 10 - плафон освещения вещевого ящика; 11 - плафон освещения зеркала в левом противосолнечном козырьке, 12 - плафон освещения зеркала в правом противосолнечном козырьке; 13 - плафон освещения заднего ряда сидений; 14, 15 - плафон освещения переднего ряда сидений; 16 - микрофон; 17 - датчик противоугонной системы.
